- 金相试样切割机

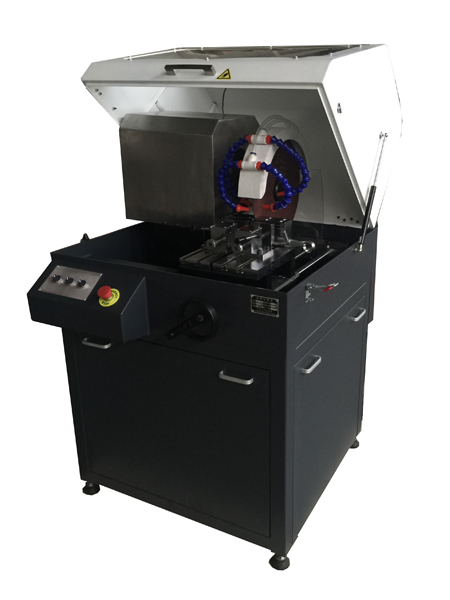

- QG-5A 产品介绍
- 金相切割机主要用于金相试样的取样，若取样不当，则达不到检验目的，因而选择适合的切割机，对取样工作非常重要。
对金相切割机的选型一般以被取样材料的规格大小为参考，如小工件可以选用小切割直径的金相切割机，相对较大的工件可以选用切割范围较大的切割机。根据被取样材质的不同，选配不同的切割片，以便达到最理想的取样目的。
一、产品特点：
1、超大的切割室及进刀行程
2、手动切割方式
3、自动循环冷却系统，避免试样块烧伤
5、封闭式切割
7、快速加紧分体式双虎钳结构
8、主机、冷却系统一体式
一、技术参数：
序号 | 型号 | QG-5A |
1 | 主轴转速 | 2840r/min |
2 | 平台Y行程 | 280mm |
3 | 切割室 | 封闭式 |
4 | 最大切割尺寸 | 380X130X100mm |
5 | 切割方式 | 手动 |
6 | 有效进刀距离 | 250mm |
7 | 切割台尺寸 | 310X310mm |
8 | 切割片规格 | （300-350）X2.0X32mm |
9 | 加持台规格 | 快速加紧分体式双虎钳结构 |
10 | 冷却系统 | 自动（水冷3通道） |
11 | 水箱容量 | 120L |
12 | 电机功率 | 4.0KW |
13 | 机台形式 | 立地一体式 |
14 | 电源 | 380V |
15 | 重量 | 300KG |
标准配置 | ||
1 | 主机 | 一台 |
2 | 冷却系统 | 一套 |
3 | Y向移动平台 | 一套（主机上） |
4 | 固定平台 | 一套（主机上） |
5 | 推进夹具 | 两付 |
6 | 随机工具 | 一套 |
7 | 精切片 | 两块 |
8 | 技术文件 | 说明书一份、合格证一份、保修卡一份 |
选配： | ||
1 | 圆盘夹具、齿条夹具、万能夹具、纵剖夹具、特殊工件可定做 | |
